仕様
材質
処理 三価クロム
クロメート
RoHS2対応品

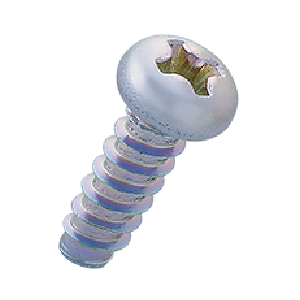

スチール タッピンネジ ナベBタイト(三価クロム)/FBP-E

※Bタイトは日東精工(株)の登録商標です。

呼び径

FBP-0200E
FBP-0200E
呼径(ピッチ):2(0.635)
ご注文個数は
50個
FBP-2600E
FBP-2600E
呼径(ピッチ):2.6(0.907)
ご注文個数は
50個
FBP-0300E
FBP-0300E
呼径(ピッチ):3(1.058)
ご注文個数は
50個
FBP-0400E
FBP-0400E
呼径(ピッチ):4(1.411)
ご注文個数は
50個
品番 D H L
単価
(税抜/円)
数量
FBP-0204E 3.5 1.3 4
12
FBP-0205E 3.5 1.3 5
12
FBP-0206E 3.5 1.3 6
12
FBP-0208E 3.5 1.3 8
12
FBP-0210E 3.5 1.3 10
12
FBP-0212E 3.5 1.3 12
12
FBP-2605E 4.5 1.7 5
12
FBP-2606E 4.5 1.7 6
12
FBP-2608E 4.5 1.7 8
12
FBP-2610E 4.5 1.7 10
12
FBP-2612E 4.5 1.7 12
12
FBP-2614E 4.5 1.7 14
12
FBP-0305E 5.5 2 5
12
FBP-0306E 5.5 2 6
12
FBP-0308E 5.5 2 8
12
FBP-0310E 5.5 2 10
12
FBP-0312E 5.5 2 12
12
FBP-0314E 5.5 2 14
12
FBP-0316E 5.5 2 16
12
FBP-0406E 7 2.6 6
12
FBP-0408E 7 2.6 8
12
FBP-0410E 7 2.6 10
13
FBP-0412E 7 2.6 12
13
FBP-0414E 7 2.6 14
13
FBP-0416E 7 2.6 16
13
FBP-0420E 7 2.6 20
13


Bタイト ネジ部寸法・強度
呼径 外径 テーパー部長さ 単体破断
トルク
引張り荷重
c(mm) d(mm) y(mm) (N・m) (KN)
最大 最小 最大 最小 最大 最小 最大 最小
2 2.04 1.96 1.96 1.88 1.6 1.2 0.40 1.17
2.6 2.64 2.56 2.55 2.47 2.3 1.8 0.97 2.05
3 3.05 2.95 2.95 2.85 2.7 2.1 1.47 2.74
4 4.05 3.95 3.91 3.81 3.6 2.8 3.43 4.70
※締付破断トルクは、座面抵抗によって異なりますが、単体破断トルクの約50%upと考えてください。
