• 角ピン ストレート（段重ね端子） 2.54mmピッチ 2列 ／MTW-2500(TO)
  • 角ピン ストレート（段重ね端子） 2.54mmピッチ 2列 ／MTW-2500(TO)


仕様
電流
容量		 3A
耐電圧 800VAC 1分間
絶縁
抵抗		 1,000MΩ MIN
接触
抵抗		 30mΩ MAX
使用温度範囲 -40℃ ～ +85℃
本体樹脂部
材質 PBT (ガラス含有率30％)
色 黒
熱変形温度 1.82MPa … 200℃
UL規格 UL94V-0 (材料)
コンタクト
材質 黄銅
処理 金フラッシュ
(ニッケル下地)

通常品はこちら＞

トレイ品の詳細はこちら>

RoHS2対応品 トレイ品

角ピン ストレート（段重ね端子） 2.54mmピッチ 2列 ／MTW-2500(TO)

高さ(H)

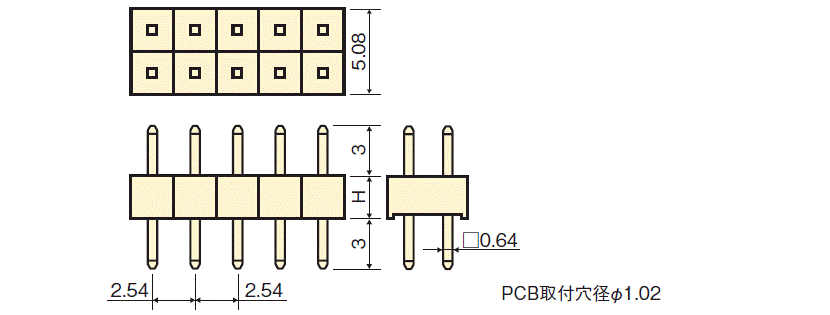

MTW-2502-00TO
MTW-2502-00TO
PCB取付穴径φ1.02
１段
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位

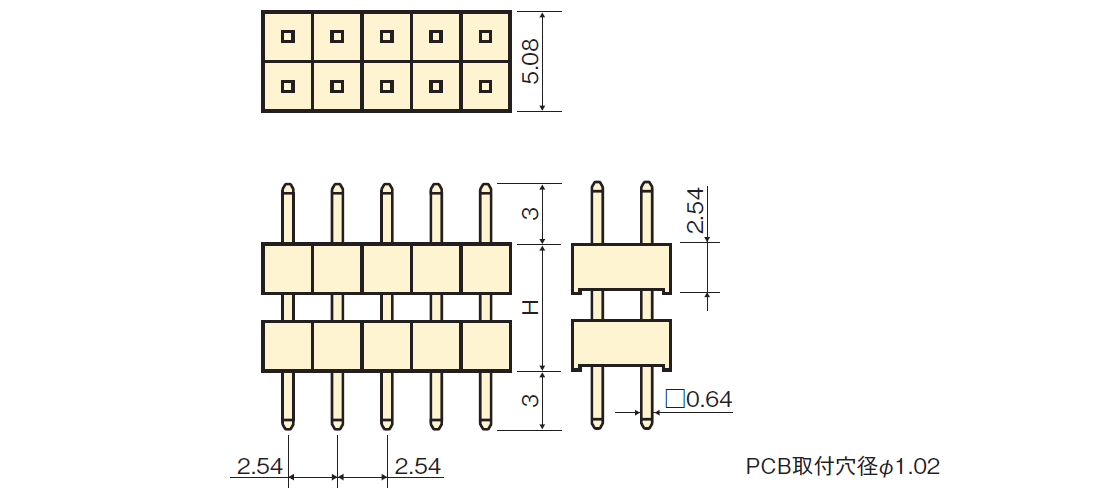

MTW-2505-00TO
MTW-2505-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2506-00TO
MTW-2506-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2508-00TO
MTW-2508-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2510-00TO
MTW-2510-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2512-00TO
MTW-2512-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2514-00TO
MTW-2514-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2515-00TO
MTW-2515-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
MTW-2520-00TO
MTW-2520-00TO
PCB取付穴径φ1.02
トレイ品の注文数
TA：320個単位、TB：200個単位、TC：100個単位、TD：80個単位、TE：60個単位
品番 H ピン数 　 　 　 　
単価
(税抜/円)
数量
MTW-2502-01TA 2.54 2 　 　 　 　
34
MTW-2502-02TA 2.54 4 　 　 　 　
43
MTW-2502-03TA 2.54 6 　 　 　 　
54
MTW-2502-04TB 2.54 8 　 　 　 　
66
MTW-2502-05TB 2.54 10 　 　 　 　
76
MTW-2502-06TB 2.54 12 　 　 　 　
85
MTW-2502-07TB 2.54 14 　 　 　 　
96
MTW-2502-08TC 2.54 16 　 　 　 　
108
MTW-2502-09TC 2.54 18 　 　 　 　
118
MTW-2502-10TC 2.54 20 　 　 　 　
127
MTW-2502-11TD 2.54 22 　 　 　 　
141
MTW-2502-12TD 2.54 24 　 　 　 　
150
MTW-2502-13TD 2.54 26 　 　 　 　
160
MTW-2502-14TD 2.54 28 　 　 　 　
169
MTW-2502-15TD 2.54 30 　 　 　 　
180
MTW-2502-16TE 2.54 32 　 　 　 　
192
MTW-2502-17TE 2.54 34 　 　 　 　
202
MTW-2502-18TE 2.54 36 　 　 　 　
211
MTW-2502-19TE 2.54 38 　 　 　 　
222
MTW-2502-20TE 2.54 40 　 　 　 　
231
MTW-2505-01TA 5.08 2 　 　 　 　
37
MTW-2505-02TA 5.08 4 　 　 　 　
50
MTW-2505-03TA 5.08 6 　 　 　 　
64
MTW-2505-04TB 5.08 8 　 　 　 　
80
MTW-2505-05TB 5.08 10 　 　 　 　
93
MTW-2505-06TB 5.08 12 　 　 　 　
106
MTW-2505-07TB 5.08 14 　 　 　 　
119
MTW-2505-08TC 5.08 16 　 　 　 　
136
MTW-2505-09TC 5.08 18 　 　 　 　
149
MTW-2505-10TC 5.08 20 　 　 　 　
162
MTW-2505-11TD 5.08 22 　 　 　 　
178
MTW-2505-12TD 5.08 24 　 　 　 　
191
MTW-2505-13TD 5.08 26 　 　 　 　
206
MTW-2505-14TD 5.08 28 　 　 　 　
219
MTW-2505-15TD 5.08 30 　 　 　 　
232
MTW-2505-16TE 5.08 32 　 　 　 　
248
MTW-2505-17TE 5.08 34 　 　 　 　
261
MTW-2505-18TE 5.08 36 　 　 　 　
275
MTW-2505-19TE 5.08 38 　 　 　 　
288
MTW-2505-20TE 5.08 40 　 　 　 　
301
MTW-2506-01TA 6 2 　 　 　 　
37
MTW-2506-02TA 6 4 　 　 　 　
50
MTW-2506-03TA 6 6 　 　 　 　
64
MTW-2506-04TB 6 8 　 　 　 　
80
MTW-2506-05TB 6 10 　 　 　 　
93
MTW-2506-06TB 6 12 　 　 　 　
106
MTW-2506-07TB 6 14 　 　 　 　
119
MTW-2506-08TC 6 16 　 　 　 　
136
MTW-2506-09TC 6 18 　 　 　 　
149
MTW-2506-10TC 6 20 　 　 　 　
162
MTW-2506-11TD 6 22 　 　 　 　
178
MTW-2506-12TD 6 24 　 　 　 　
191
MTW-2506-13TD 6 26 　 　 　 　
206
MTW-2506-14TD 6 28 　 　 　 　
219
MTW-2506-15TD 6 30 　 　 　 　
232
MTW-2506-16TE 6 32 　 　 　 　
248
MTW-2506-17TE 6 34 　 　 　 　
261
MTW-2506-18TE 6 36 　 　 　 　
275
MTW-2506-19TE 6 38 　 　 　 　
288
MTW-2506-20TE 6 40 　 　 　 　
301
MTW-2508-01TB 8 2 　 　 　 　
41
MTW-2508-02TB 8 4 　 　 　 　
57
MTW-2508-03TB 8 6 　 　 　 　
71
MTW-2508-04TB 8 8 　 　 　 　
87
MTW-2508-05TB 8 10 　 　 　 　
101
MTW-2508-06TB 8 12 　 　 　 　
115
MTW-2508-07TB 8 14 　 　 　 　
131
MTW-2508-08TC 8 16 　 　 　 　
148
MTW-2508-09TC 8 18 　 　 　 　
164
MTW-2508-10TC 8 20 　 　 　 　
178
MTW-2508-11TD 8 22 　 　 　 　
195
MTW-2508-12TD 8 24 　 　 　 　
211
MTW-2508-13TD 8 26 　 　 　 　
225
MTW-2508-14TD 8 28 　 　 　 　
241
MTW-2508-15TD 8 30 　 　 　 　
255
MTW-2508-16TE 8 32 　 　 　 　
272
MTW-2508-17TE 8 34 　 　 　 　
288
MTW-2508-18TE 8 36 　 　 　 　
302
MTW-2508-19TE 8 38 　 　 　 　
318
MTW-2508-20TE 8 40 　 　 　 　
332
MTW-2510-01TB 10 2 　 　 　 　
44
MTW-2510-02TB 10 4 　 　 　 　
59
MTW-2510-03TB 10 6 　 　 　 　
76
MTW-2510-04TB 10 8 　 　 　 　
92
MTW-2510-05TB 10 10 　 　 　 　
109
MTW-2510-06TB 10 12 　 　 　 　
126
MTW-2510-07TB 10 14 　 　 　 　
141
MTW-2510-08TC 10 16 　 　 　 　
161
MTW-2510-09TC 10 18 　 　 　 　
177
MTW-2510-10TC 10 20 　 　 　 　
194
MTW-2510-11TD 10 22 　 　 　 　
213
MTW-2510-12TD 10 24 　 　 　 　
229
MTW-2510-13TD 10 26 　 　 　 　
246
MTW-2510-14TD 10 28 　 　 　 　
262
MTW-2510-15TD 10 30 　 　 　 　
278
MTW-2510-16TE 10 32 　 　 　 　
298
MTW-2510-17TE 10 34 　 　 　 　
314
MTW-2510-18TE 10 36 　 　 　 　
331
MTW-2510-19TE 10 38 　 　 　 　
346
MTW-2510-20TE 10 40 　 　 　 　
363
MTW-2512-01TB 12 2 　 　 　 　
45
MTW-2512-02TB 12 4 　 　 　 　
62
MTW-2512-03TB 12 6 　 　 　 　
80
MTW-2512-04TB 12 8 　 　 　 　
97
MTW-2512-05TB 12 10 　 　 　 　
115
MTW-2512-06TB 12 12 　 　 　 　
132
MTW-2512-07TB 12 14 　 　 　 　
150
MTW-2512-08TC 12 16 　 　 　 　
170
MTW-2512-09TC 12 18 　 　 　 　
188
MTW-2512-10TC 12 20 　 　 　 　
205
MTW-2512-11TD 12 22 　 　 　 　
226
MTW-2512-12TD 12 24 　 　 　 　
243
MTW-2512-13TD 12 26 　 　 　 　
262
MTW-2512-14TD 12 28 　 　 　 　
278
MTW-2512-15TD 12 30 　 　 　 　
297
MTW-2512-16TE 12 32 　 　 　 　
317
MTW-2512-17TE 12 34 　 　 　 　
335
MTW-2512-18TE 12 36 　 　 　 　
352
MTW-2512-19TE 12 38 　 　 　 　
370
MTW-2512-20TE 12 40 　 　 　 　
387
MTW-2514-01TC 14 2 　 　 　 　
49
MTW-2514-02TC 14 4 　 　 　 　
67
MTW-2514-03TC 14 6 　 　 　 　
87
MTW-2514-04TC 14 8 　 　 　 　
106
MTW-2514-05TC 14 10 　 　 　 　
126
MTW-2514-06TC 14 12 　 　 　 　
144
MTW-2514-07TC 14 14 　 　 　 　
164
MTW-2514-08TC 14 16 　 　 　 　
183
MTW-2514-09TC 14 18 　 　 　 　
201
MTW-2514-10TC 14 20 　 　 　 　
221
MTW-2514-11TD 14 22 　 　 　 　
243
MTW-2514-12TD 14 24 　 　 　 　
262
MTW-2514-13TD 14 26 　 　 　 　
281
MTW-2514-14TD 14 28 　 　 　 　
301
MTW-2514-15TD 14 30 　 　 　 　
320
MTW-2514-16TE 14 32 　 　 　 　
341
MTW-2514-17TE 14 34 　 　 　 　
361
MTW-2514-18TE 14 36 　 　 　 　
380
MTW-2514-19TE 14 38 　 　 　 　
398
MTW-2514-20TE 14 40 　 　 　 　
418
MTW-2515-01TC 15 2 　 　 　 　
51
MTW-2515-02TC 15 4 　 　 　 　
70
MTW-2515-03TC 15 6 　 　 　 　
92
MTW-2515-04TC 15 8 　 　 　 　
113
MTW-2515-05TC 15 10 　 　 　 　
134
MTW-2515-06TC 15 12 　 　 　 　
153
MTW-2515-07TC 15 14 　 　 　 　
174
MTW-2515-08TC 15 16 　 　 　 　
195
MTW-2515-09TC 15 18 　 　 　 　
216
MTW-2515-10TC 15 20 　 　 　 　
236
MTW-2515-11TD 15 22 　 　 　 　
260
MTW-2515-12TD 15 24 　 　 　 　
281
MTW-2515-13TD 15 26 　 　 　 　
302
MTW-2515-14TD 15 28 　 　 　 　
323
MTW-2515-15TD 15 30 　 　 　 　
343
MTW-2515-16TE 15 32 　 　 　 　
366
MTW-2515-17TE 15 34 　 　 　 　
387
MTW-2515-18TE 15 36 　 　 　 　
408
MTW-2515-19TE 15 38 　 　 　 　
428
MTW-2515-20TE 15 40 　 　 　 　
449
MTW-2520-01TC 20 2 　 　 　 　
57
MTW-2520-02TC 20 4 　 　 　 　
84
MTW-2520-03TC 20 6 　 　 　 　
112
MTW-2520-04TC 20 8 　 　 　 　
139
MTW-2520-05TC 20 10 　 　 　 　
166
MTW-2520-06TC 20 12 　 　 　 　
194
MTW-2520-07TC 20 14 　 　 　 　
221
MTW-2520-08TC 20 16 　 　 　 　
248
MTW-2520-09TC 20 18 　 　 　 　
275
MTW-2520-10TC 20 20 　 　 　 　
303
MTW-2520-11TD 20 22 　 　 　 　
333
MTW-2520-12TD 20 24 　 　 　 　
360
MTW-2520-13TD 20 26 　 　 　 　
388
MTW-2520-14TD 20 28 　 　 　 　
415
MTW-2520-15TD 20 30 　 　 　 　
442
MTW-2520-16TE 20 32 　 　 　 　
473
MTW-2520-17TE 20 34 　 　 　 　
500
MTW-2520-18TE 20 36 　 　 　 　
527
MTW-2520-19TE 20 38 　 　 　 　
554
MTW-2520-20TE 20 40 　 　 　 　
582
