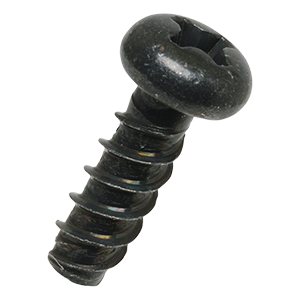

スチール タッピンネジ ナベPタイト(三価クロムクロメート黒色)／FPP-EB
※Pタイトは日東精工(株)の登録商標です。
熱可塑性樹脂専用のセルフタッピンネジです。
熱可塑性樹脂専用のセルフタッピンネジです。

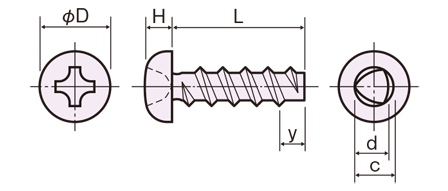

Pタイト ネジ部寸法
| 呼径 | 外径 | 谷径（先端径） | ||||||
|---|---|---|---|---|---|---|---|---|
| c(mm) | d(mm) | c'(mm) | d'(mm) | |||||
| 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | |
| 2 | 2.12 | 2.02 | 2.04 | 1.94 | 1.54 | 1.34 | 1.46 | 1.26 |
| 2.6 | 2.73 | 2.63 | 2.64 | 2.54 | 2.04 | 1.84 | 1.95 | 1.75 |
| 3 | 3.15 | 3.03 | 3.05 | 2.93 | 2.35 | 2.15 | 2.25 | 2.05 |
| 4 | 4.16 | 4.04 | 4.02 | 3.90 | 3.10 | 2.90 | 2.96 | 2.76 |
Pタイトはプラスチック専用ネジですので、鋼板・SUS板・黄銅板・アルミダイキャスト等には使用できません。
※首下不完全ネジ部の長さは2山以下とする。
※先端ガイド部(y)の長さは2～2.5山とする。
※首下不完全ネジ部の長さは2山以下とする。
※先端ガイド部(y)の長さは2～2.5山とする。
クロメート黒色
