チェック端子（信号用）

• ●高密度実装に対応したパイポジション（円筒ビーズ）仕様。部品に隠れて見えづらいことはありません。
• ●スプリングが逆三角形なのでいろいろな形状プローブでも安定した引っ掛けが得られます。
• ●ゆったりした実装基板にはローポジション仕様もあり、使い分けが可能です。

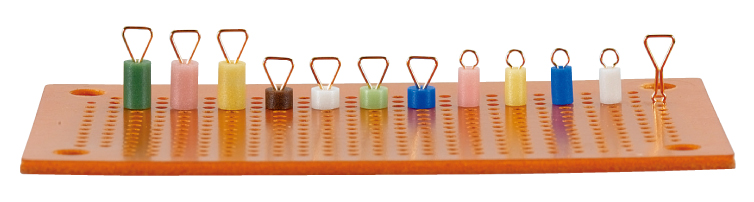

• ●10色のカラーで回路分けが出来ます。
• ●ビーズ無し、小型ビーズ仕様もありますので色々な使用条件に対応可能です。

• ● 製造方法が吹成型（ブロー品）から型押し成型（プレス品）に替わりました。
• ・プレス品になり軟化点が670℃と大幅に上昇。
• ・寸法精度が向上（型成型のため）。
• ・RoHS2対応製品です。

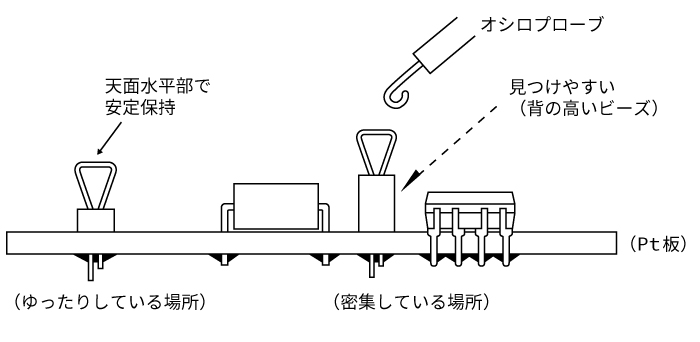

• ・頭部形状が逆三角形なので信号チェックのオシロプローブが安定して引っかけられます。
• ・脚の凸部により高さが一定に取り付けられます。
• ・部品が密集している場所でもビーズの背が高いので容易に確認できます。
• ・低く取り付けたい場合はプリント基板穴を大きくしてください（Φ1.3以上）。
• ・プリント基板取付け穴径 Φ1.0。

製品詳細（チェック端子( HYT-4007、 HYT-4024O、 HYT-4054O、 HYT-2054O)）
