スペーサーの用語と記号
標準型スペーサー
| A TYPE | B TYPE | C TYPE | ||
|---|---|---|---|---|

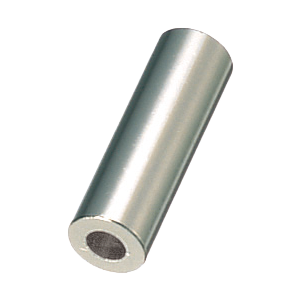

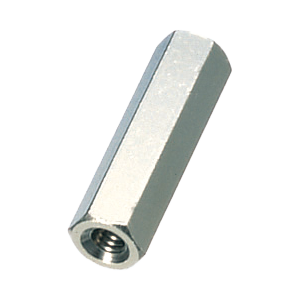

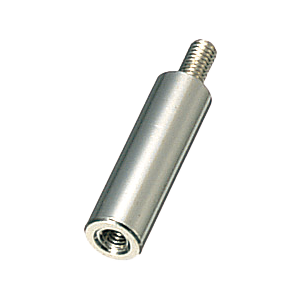

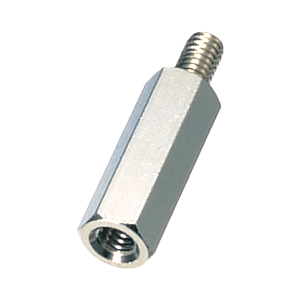

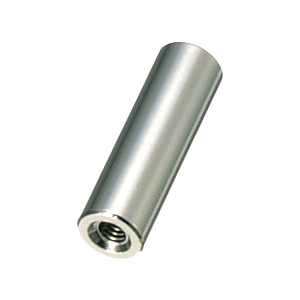

| 両メネジ六角 | 両メネジ丸型 | オネジ/メネジ六角 | オネジ/メネジ丸型 | 中空（パイプ） |
 |
 |
 |
 |
 |
|
不完全ネジ部はJIS規格では２山ですが、ピッチX1.5以内に製作されています。 |

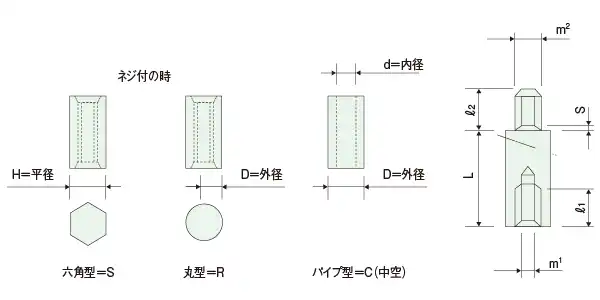

- L=取付長さ
- m1=メネジ径
- ℓ1=メネジ取付長さ
- m2=オネジ径
- ℓ2=オネジ取付長さ
- s=不完全ネジ部
不完全ネジ部はJIS規格では２山ですが、ピッチX1.5以内に製作されています。
又ネジピッチは標準はメートル並目ネジで製作されています。

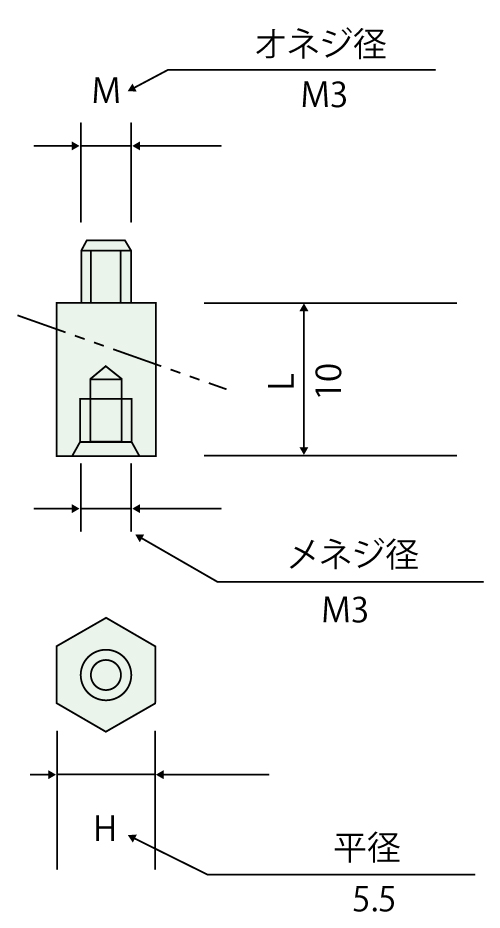

スペーサーの品番構成
スペーサーの材質と記号
| 品番の記号 | 材 質 | 材質記号 |
|---|---|---|
| R | アルミナ96(無機質)、 アルミナ75(無機質) | Al2O3 |
| B | カドミウムレス黄銅(非鉄金属) | C3604BD |
| L | アルミ(非鉄金属) | CB156,KS26 |
| U | ステンレス(金属) | SUS |
| F | スチール(金属) | SUM24 |
| TI | チタン(金属) | TB340C |
| E | 鉛レス・カドミウムレス黄銅(ビスマス系) | C6801BD |
| P | ポリフェニレンサルファイド | PPS |
| なし | ポリアセタール | POM |
| T | フッ素樹脂 | PTFE |
| X | フェノール樹脂(ベーク) | PF |
| Z | ポリブチレンテレフタレート | PBT |
| PE | ポリエーテルエーテルケトン | PEEK |
| N | ナイロン66 | PA |
| GR | シリカ・ソーダ・バリウム | - |
| RY | ガラス繊維強化ポリアミドMXD6 | RENY |
| A | ABS | ABS |
| G | ガラエポ | - |
