ピンヘッダーとは

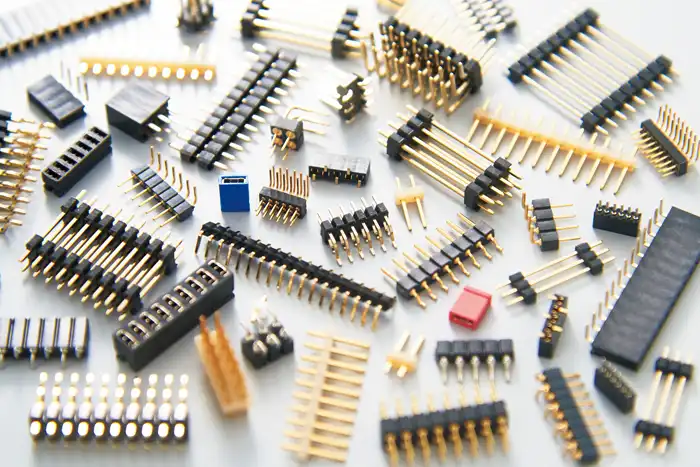

ピンヘッダーとはプリント基板上に取り付ける端子類（ピン、ソケット、ジャンプソケット）の総称です。
-
ピン（Pin）
- P.C.B.に差込（DIP）／表面実装（SMT）半田付けすることで回路端末として役割を持つ他、基板間に挟むことで複数の基板間スペースを確保／複数基板の垂直・水平固定を行います。
別名：Pin header
-
ソケット（Socket）
- P.C.B.に差込（DIP）／表面実装（SMT）半田付けし、ピンを挿入（抜差し）する受け側として回路を繋ぐ機能の他、ピンと同様の基板間スペースの確保や基板同士の固定に使用します。
別名：Female header
-
ジャンプソケット（Jump Socket）
- ピンに装着することで隣合うピン同士をショートさせ、基板回路の設定変更やアップグレード及びリセットを行います。
別名：Mini jumper
- ※適合するピンとソケットの組み合わせは各クイックセレクター表をご覧ください
>>丸ピンクイックセレクター表
>>角ピンクイックセレクター表
※掲載されているピンヘッダーシリーズ（ピン、ソケット、ジャンプソケット）はEU-RoHS2対応品です。

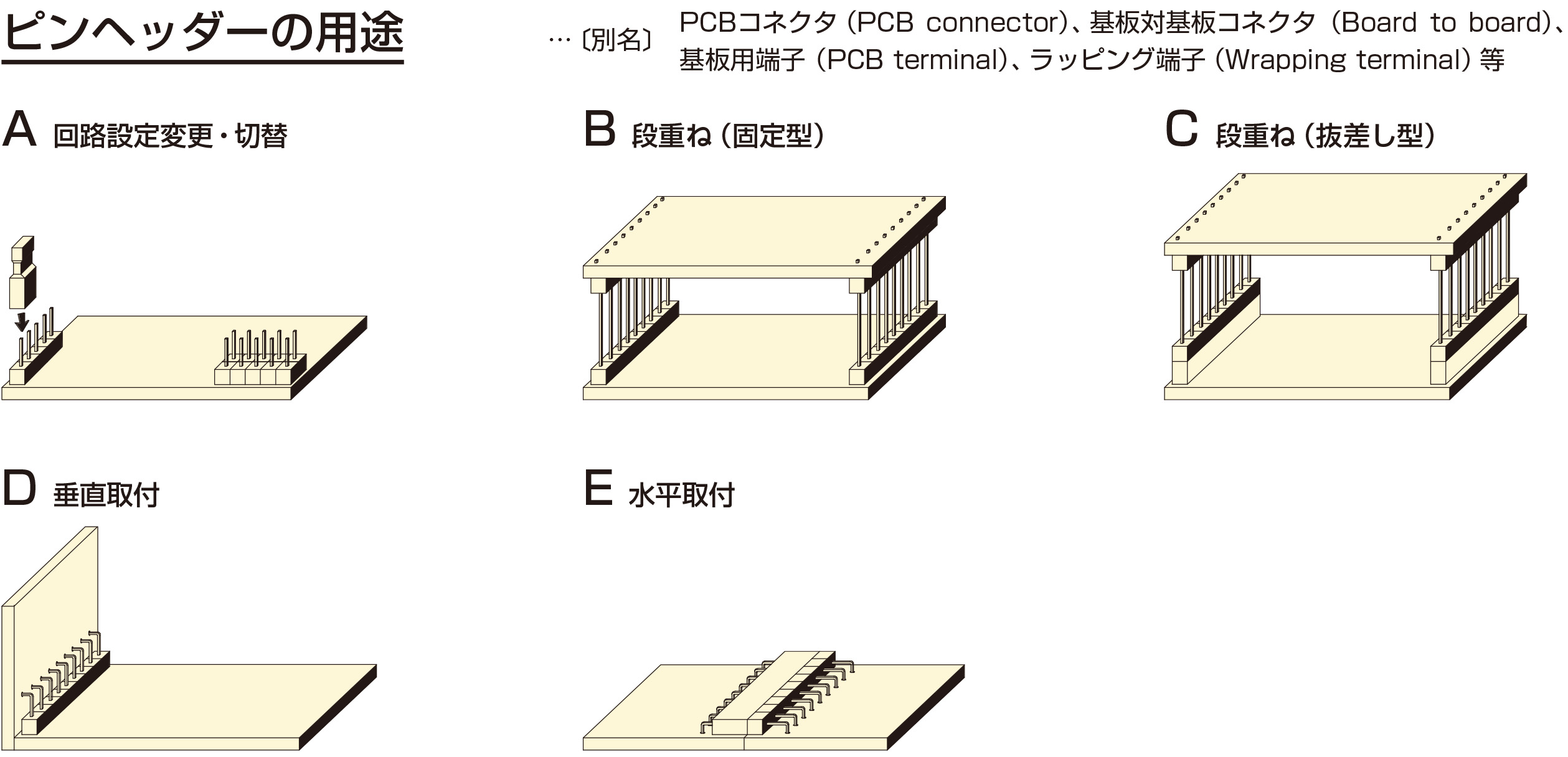

ピンヘッダーの用途
・・・［別名］PCBコネクタ（PCB connector）、基板対基板コネクタ（Board to board）、基板用端子（PCB terminal）、ラッピング端子（Wrapping terminal）等
A 回路設定変更・切り替え
B 段重ね（固定型）
C 段重ね（抜差し型）
D 垂直取付
E 水平取付

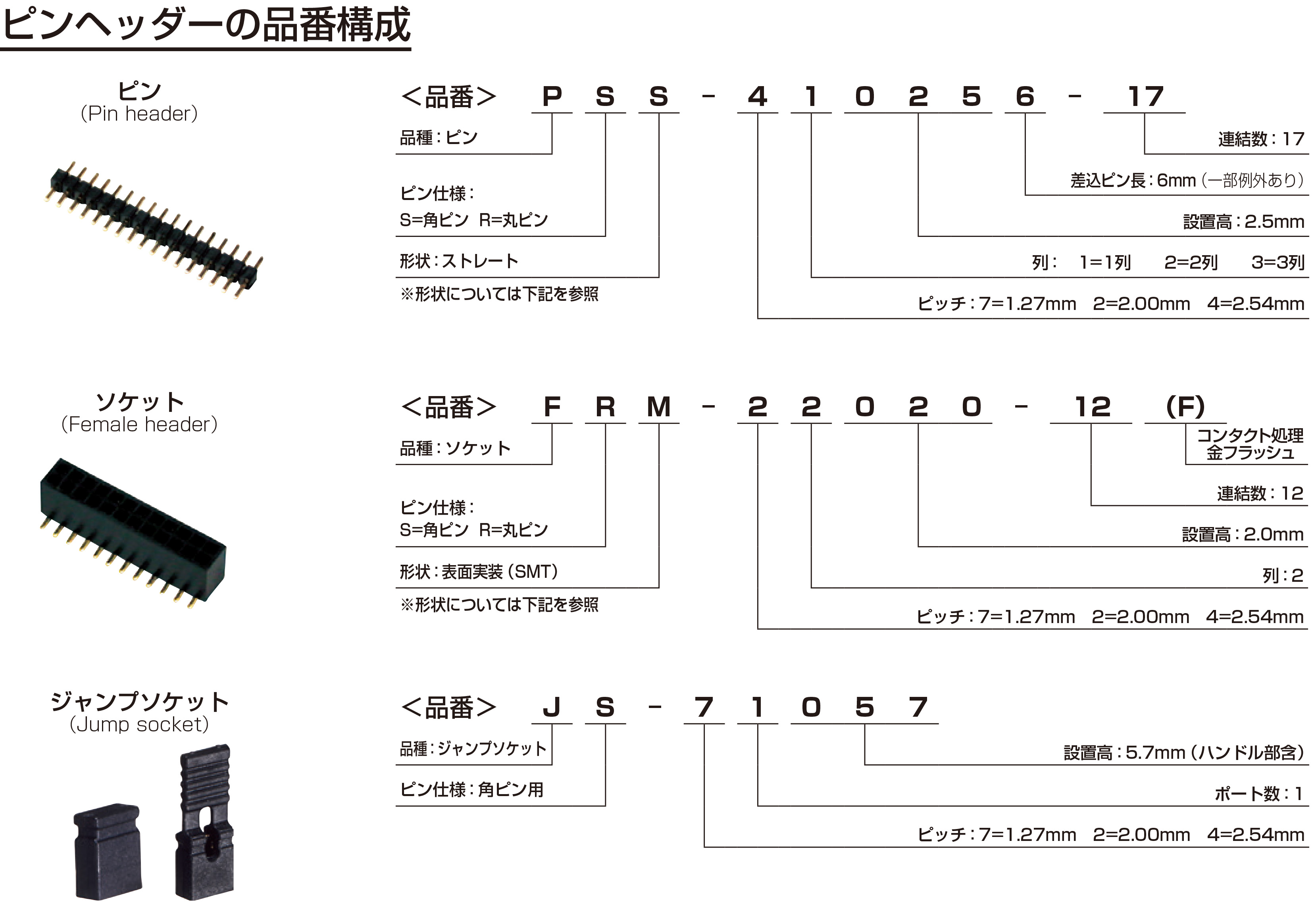

ピンヘッダーの品番構成
ピン(Pin header)
 |
|
|
*1 形状については下記「ピンヘッダーの形状」を参照 *2 一部例外あり |
*1 形状については下記「ピンヘッダーの形状」を参照
*2 一部例外あり

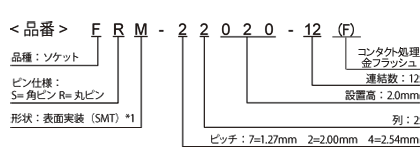

ソケット(Female header)
 |
|
| *1 形状については下記「ピンヘッダーの形状」を参照 |
*1 形状については下記「ピンヘッダーの形状」を参照
ジャンプソケット(Jump socket)
 |
|

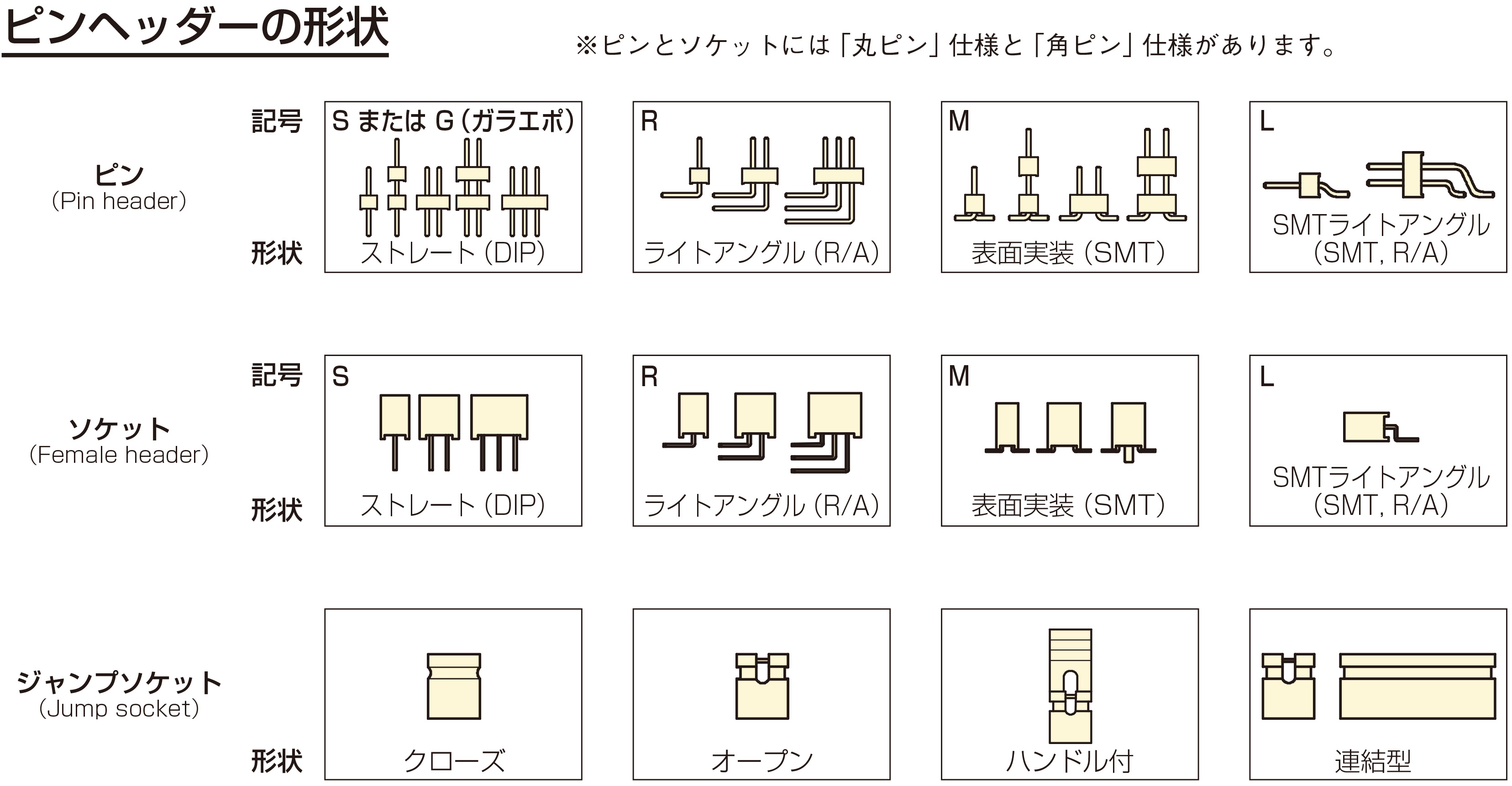

ピンヘッダーの形状
※ピンとソケットには「丸ピン」仕様と「角ピン」仕様があります。
ピン(Pin header)

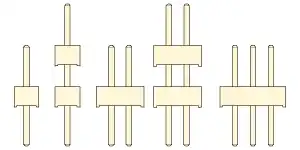

| 記号SまたはG(ガラエポ) |
| 形状ストレート(DIP) |
 |
| 記号R |
| 形状ライトアングル(R/A) |
 |

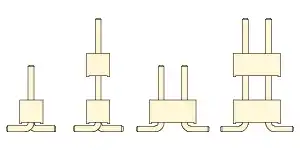

| 記号M |
| 形状表面実装(SMT) |
 |
| 記号L |
| 形状SMTライトアングル(SMT,R/A) |
 |
ソケット(Female header)
| 記号S |
| 形状ストレート(DIP) |
 |
| 記号R |
| 形状ライトアングル(R/A) |
 |
| 記号M |
| 形状表面実装(SMT) |
 |
| 記号L |
| 形状SMTライトアングル(SMT,R/A) |
 |
ジャンプソケット(Jump soket)
| 形状クローズ |
 |
| 形状オープン |
 |
| 形状ハンドル付 |
 |
| 形状連結型 |
 |
※適合するピンとソケットの組合せは各クイックセレクター表をご覧ください。
>>丸ピンクイックセレクター表
>>角ピンクイックセレクター表
※掲載されているピンヘッダーシリーズ(ピン、ソケット、ジャンプソケット)は全てEU-RoHS2対応品です。
