薄板皿ネジ取付用スペーサ―
薄板にスペーサーを取付ける方法として、一般的にカシメ方法がとられています。
KSFスペーサーは薄板取り付けに皿ネジを使用して取付けるスペーサーです。
カシメ方式
●カシメ方法は板穴及びカシメ加圧に高い精度を必要とします。
●カシメ後表面を平らにする施工を必要とします。
皿ネジ取付方法
●従来のカシメ方法は丸形ですがKSスペーサーは六角を使用します。
●オネジ・メネジタイプも規格化しました。
D = 面取の参考値
| t | D |
| 1.0 | 6.7～7 |
| 1.2 | 6.7～7.1 |

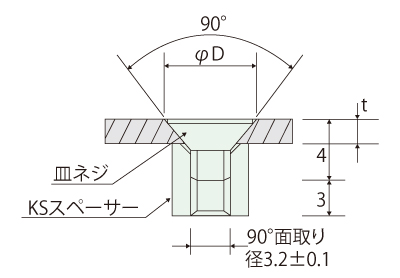

M3用スペーサ―の取付図
■対象シリーズ
