ドライブリベットの用途例／DRT、DRP

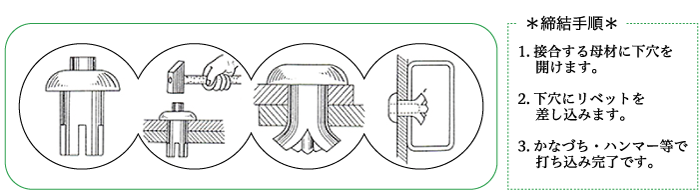

ドライブリベットは、リベット締結を行う際に特殊工具を用いることなく「かなづち・ハンマー」等で簡単に素早く作業を完了することが可能な高強度リベットです。
ファスニングシステム
材質
| 材 質 | 合 金 名 | |
|---|---|---|
| 本体リベット | ピン | |
| アルミニウム | A5052 | A2017 |
| スチール | SWCH | SWCH |
| ステンレス | SUS304 | SUS304 |
※ドライブリベットは、「本体リベット」+「ピン」で形成されています。
参考強度
 |
軸 径 |  |
 |
|---|---|---|---|
| アルミニウム | 4.0 | 1,270N (129kgf) | 2,550N (260kgf) |
| 5.0 | 1,760N (179kgf) | 3,530N (360kgf) | |
| 6.0 | 2,177N (222kgf) | ━ | |
| スチール | 4.0 | 2,160N (220kgf) | 4,310N (439kgf) |
| 5.0 | 3,140N (320kgf) | 6,270N (639kgf) | |
| ステンレス | 4.0 | 3,720N(379kgf) | 4,700N (479kgf) |
| 5.0 | 6,370N (649kgf) | 6,960N (709kgf) |
使用上の注意
事故防止の為、下記の注意事項を厳守して下さい。
- ・カシメ厚・下穴径は寸法の値を厳守して下さい。締結力が得られなくなります。
- ・ご使用の際は、リベットピンの真上から打ち込んで下さい。
- ・リベットピンは、最後まで打ち込んでください。
- ・作業時に、かなづち・ハンマー等でケガのないよう十分注意して下さい。
製品詳細（
DRP-0000(ナベ)、
DRT-0000(トラス)）
